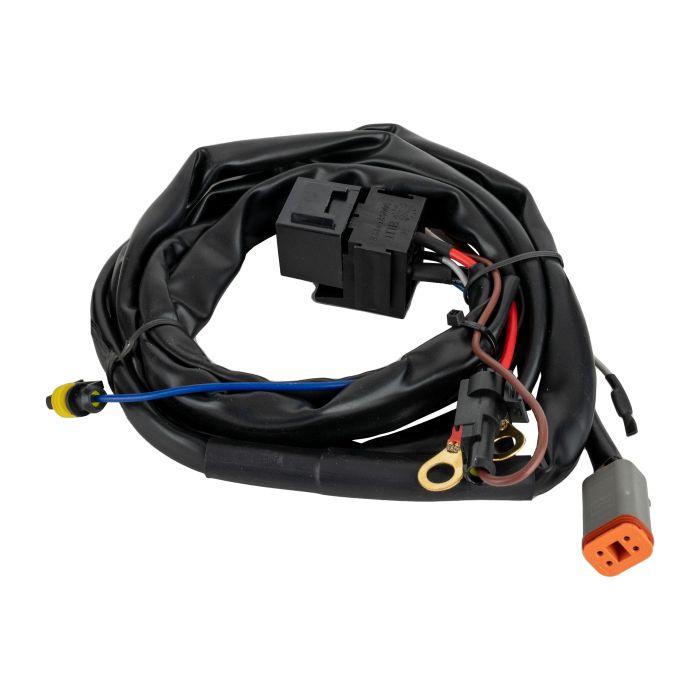

Connect kabelsats för LED-extraljus och ramp 12V

Med Ledson Connect får du en enkel och smidig inkoppling av LED-ramp, extraljus och arbetsbelysning. Det har aldrig varit enklare och sparar mycket tid vid montering! Montering kan ske med direkt inkoppling eller med XBB.

Kablarna finns med en DT-kontakt eller tre DT-kontakter samt för extraljus/ramp med kontakt som är 2-polig, 4-polig och 6-polig (2-polig är med en endast en funktion (helljus), 4-polig för valbart positionsljus och 6-polig för valbart positionsljus och inbyggt blixtljus). Det finns också en kabelsats med 2-polig DTP/ATP-kontakt (tidigare artnr 7800301, nytt artnr 7801010).
Kablarna från reläsatsen till kontakt för inkoppling är på samtliga utförande (utom Connect Pro) två meter långa och kan även förlängas vid behov med DT förlängningskabel.

Connect strömställarkablage ger möjligheten att själv kunna välja när du vill att dina extraljus eller din LED-ramp skall styras av till exempel helljuset eller ej, vilket bland annat kan underlätta vid dimma eller kraftigt snöfall.
Strömställarkablaget kommer med färdigtätade AMP-kontakter som möjliggör enkel plug-and-play mot Ledson Connect reläsystemet.

Connect ATP/DTP kablaget som kommer utrustad med en ATP/DTP kontakt som kan belastas med upp till 25A/300W blir du inte begränsad utan kan koppla in fler och starkare ljus med samma enkelhet som med resterande Connect kablage. Connect kabelsatsen kommer dessutom med hela 3m kabellängd.

Connect Backljuskablage ger en enkel inkoppling av två stycken extra backljus. Den 3,9 meter långa strömmatningskabeln når lätt hela vägen från dina backljus till batteriet på de flesta bilar. Backljuskablaget har två DT-kontakter samt en ingång för styrning från befintligt backljus. Man kan med enkelhet byta reläet mot en XBB Dongle och förenkla inkoppling samt styrning ytterligare, se instruktioner här.

Connect XBB Styrningskablage passar ihop med 7801002, 7801003, 7801004, 7801005, 7801006, 7801007 och används när belastningen från extraljusen kopplade på Ledson Connect kablagen är högre än vad XBB kan hantera. Till detta tilläggskablage köpes en XBB enhet separat (7800221)

Kablagen kan kombineras med snabbkoppling för reläsats (33460350) för bilar med halogen helljus, Cannect M8 highbeam (7800240, 7800243) eller XBB Dongle (7800221) för bilar med LED eller xenon helljus.

Kablagen kan enkelt kopplas samman med varandra och kan då utökas med fler kontakter för till exempel montering av fler än tre extraljus eller ljusramper.

Varje DT-utgång kan driva en strömförbrukning på max 13A (art.nr 7801010 klarar med sin DTP Kontakt upp till 25A) och kablagen är avsedda för bruk i personbilar (12V). OBS! Kablage med tre DT anslutningar kan maximalt hantera totalt 300W totalt.

Manualer

• För 2-pol 7801002 & 7801003
• För 4-pol 7801004 & 7801005
• För 6-pol 7801006 & 7801007
• För DTP 2-pol 7801010
• För Connect XBB styrningskablage
