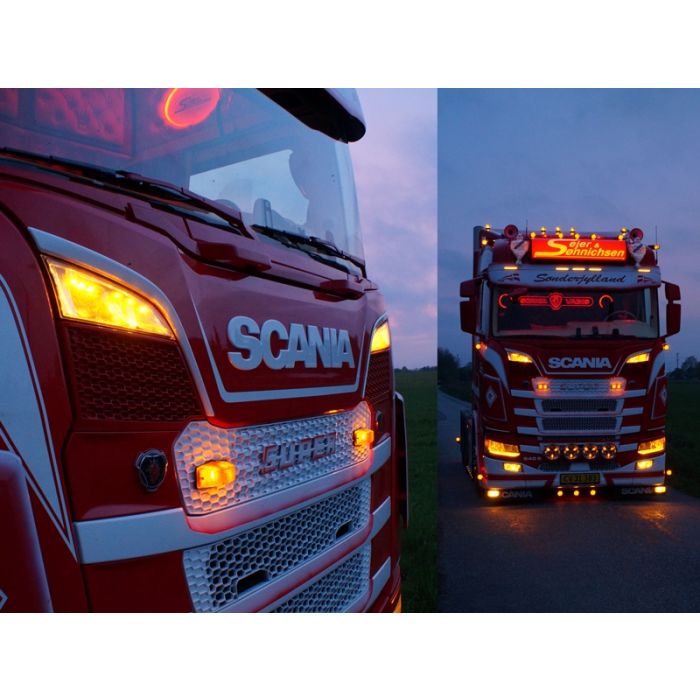

Reflektorljus gul+vit Scania 2016+

Särskilt utvecklade för Scania 2016+ passar dessa reflektorljus perfekt för både huvud- och fjärrstrålkastare. Med totalt 30 kraftfulla LED-dioder som belyser reflektorn fullständigt, skapas en unik effekt som lyser upp den annars mörka strålkastaren. Samtliga modeller erbjuder en konstant belysning och är dualcolor med både orange och vitt ljus. Dessutom kan du välja blixtljusfunktion för både fjärrljus och strålkastare. Monteringen är enkel och den enda permanenta förändringen på strålkastaren är ett ensamt hål som enkelt kan täckas igen.

Kretskortet monteras säkert internt i lyktan, vilket gör dem till en utmärkt komplettering för alla Scania-strålkastare, oavsett om du använder standardvit, gul eller varmvit DRL.

Strålkastarbelysning
5440501 Gult och xenonvitt ljus (Obs! säljes styckvis)
5440502 Gult och xenonvitt ljus med blixtljus-funktion (Obs! paket med kontrollenhet)

Fjärrljusbelysning
5440503 Gult och xenonvitt ljus (Obs! säljes styckvis)
5440504 Gult och xenonvitt ljus med blixtljus-funktion (Obs! paket med kontrollenhet)

Inkoppling & montering

Inkoppling utan blixtljus (5440501 & 5440503) - Det finns 3 meter kabel på varje kretskort. Det finns en minus och två plustrådar. Du bör aldrig ha båda färgerna påslagna, så du måste använda en växlingsknapp för att växla mellan färgerna.

• Gul - Orange Ljus
• Vit - Vitt ljus
• Grön - Minus / Jord

Inkoppling med blixtljus (5440502 & 5440504) - Det finns 6 meter kabel på ljuskällorna med M8-kontakt som ansluts till den medföljande kontrollenheten. Kontrollenheten styr de två färgerna och släcker automatiskt positionsljuset när strobljuset tänds. Kontrollenheten har en 3 meters kabel med 4 ledningar

• Gul - plus till orange ljus
• Vit - plus till vitt ljus
• Grön - minus
• Brun - plus till blixtljus

OBS! Det är nödvändigt att klippa av kablarna med M8-kontakt under monteringen, så det är viktigt att denna anslutning är vattentät och att färgerna på kablarna kopplas samman korrekt igen.

Montering av belysning i strålkastare (5440501 & 5440502) - Monteringen är mycket enkel, och den enda permanenta ändringen på strålkastaren är ett enda hål som lätt kan täckas igen. Kretskortet monteras internt i strålkastaren och säkras med två befintliga skruvar.
Det finns två bultar nära luckorna som håller strålkastarna på plats. De lossas, varefter strålkastaren kan roteras ut.
Överst på strålkastaren finns en stor kåpa som skruvas loss och avlägsnas. Under kåpan finns en stor kylplatta.
De två främre skruvarna i kylplattan lossas och avlägsnas.
Ljuskällan skjuts sedan in sidledes i strålkastaren så att de två stiften passar med hålen i kylplattan. Det är viktigt att ljuskällan hålls över reflektorn, annars kommer den inte att sitta optimalt. Du bör inte kunna se kretskortet i strålkastaren när det är monterat.
De två skruvarna sätts på plats i kretskortet och kylplattan och spänns åt.
Vi rekommenderar att man borrar ett hål i baksidan av strålkastaren för att föra ut kabeln.

Montering av belysning i fjärrljus (5440503 & 5440504) - Var försiktig när du öppnar lampan för att montera belysningen och börja med att avlägsna kylplattan som är fastsatt med skruvar, klips och lim. Inuti lampan finns ett tunnt flexibelt kretskort som du måste ta hänsyn till när du delar lyktan.
När kylplattan är avlägsnad ska ljuskällan monteras i toppen av lampan genom att borra två hål, genom vilka kretskortet sedan skruvas fast. En borrmall medföljer för ändamålet.
Därefter är det bara att stänga lyktan igen, kontrollera att du får den helt tät så inte vatten tränger in.
